1. 行业背景与测试挑战
◆ 1.1 家电行业测试概述
家电行业涵盖白色家电（空调、冰箱、洗衣机、热水器）、厨房电器（油烟机、电磁炉、微波炉）、小家电（风扇、吹风机、电动工具）以及智能家居设备等众多品类。随着能效标准不断提升（如GB 21455、GB 12021系列）、出口认证要求日趋严格（如IEC 60335、UL、CE），以及变频技术、直流电机的广泛应用，家电整机及核心模块的测试需求正向高精度、宽覆盖、自动化方向快速演进。
◆ 1.2 核心测试痛点
● 多国电网制式兼容性
– 全球主要市场覆盖110V/60Hz（北美、日本）、220V/50Hz（中国、欧洲）、240V/50Hz（澳大利亚）等十余种制式，普通市电无法覆盖。
– 出口认证测试需在模拟目标国电网条件下完成，不可直接借用当地市电。
● 变频压缩机与电机的直流驱动测试
– 变频空调、冰箱采用PFC整流后直流母线驱动，需对直流母线电压进行精确模拟（通常280V~420V DC）。
– 直流无刷电机、步进电机的特性测试需要稳定的直流激励源。
● 启动冲击与异常工况模拟
– 压缩机、电机启动瞬间可产生5~10倍额定电流冲击，测试电源须具备足够的峰值电流输出能力。
– 低电压穿越（LVRT）、电压跌落、浪涌、谐波叠加等异常工况需精确复现，以验证产品保护性能。
● 能效测量与老化寿命测试
– 能效标准要求在额定工况下精确测量输入有功功率、功率因数，要求电源电压谐波失真度（THD）极低（<1%）。
– 老化与寿命测试需电源长期连续稳定工作，同时具备异常自动保护与记录能力。
● 产线效率与成本控制
– 产线检测需兼顾测试速度与精度，电源切换频繁，要求响应速度快（<20ms电压突变响应）。
– 回馈式设计可将负载能量反馈电网，大幅降低长期运行用电成本。
2. 解决方案总体架构
山东博纳电气针对家电行业整机及模块化测试需求，提供以交流变频电源为核心、双向直流电源为补充的完整测试解决方案。方案覆盖从研发验证、型式试验到产线量产检测的全生命周期，支持单机独立测试与多机组网自动化测试两种模式。
◆ 2.1 方案产品构成
应用层级 | 核心产品 | 主要用途 |
研发验证 / 型式试验 | BAVF-33 / BAST-3X / BA8X 三相交流变频电源 | 模拟全球电网，进行整机性能、能效、安规测试 |
研发验证 / 型式试验 | BABP 系列回馈式电网模拟器 | 电网扰动、谐波注入、低/高电压穿越测试 |
直流模块测试 | BD65 系列双向可编程直流电源 | 变频模块直流母线模拟、PCBA测试、驱动器测试 |
直流模块测试 | BD63 系列宽范围可编程直流电源 | 开关电源、控制器、充电模块等供电测试 |
产线量产检测 | BAVF-31 单相 / BAVF-33 三相交流变频电源 | 快速功能检测、老化测试、出厂检验 |
产线量产检测 | BN11 系列单相交流变频电源 | 小家电产线高性价比出厂检测 |
特殊器件测试 | BA5X 系列交流恒流源 | 断路器、继电器、变压器、互感器热效应测试 |
◆ 2.2 方案拓扑示意

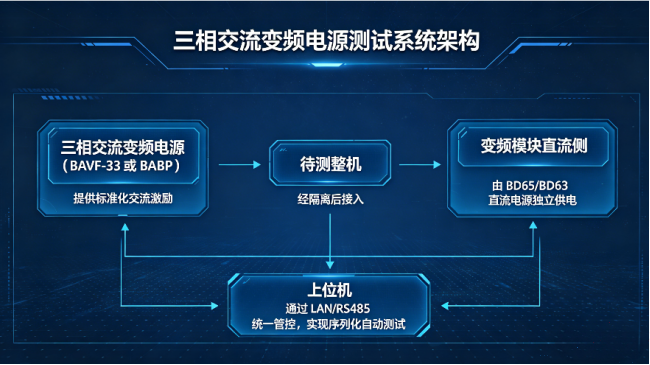

典型配置：三相交流变频电源（BAVF-33 或 BABP）提供标准化交流激励；待测整机经隔离后接入；变频模块直流侧由 BD65/BD63 直流电源独立供电；上位机通过 LAN/RS485 统一管控，实现序列化自动测试。
3. 交流变频电源测试方案
◆ 3.1 全球电网模拟与整机性能测试
3.1.1 推荐产品：BAVF-33 系列三相交流变频电源
BAVF-33 系列内置隔离变压器，输出相电压覆盖 0～300V（低档 0～150V / 高档 150～300V），频率 45～65Hz，单机容量 15kVA～1200kVA，满足从单台整机测试到产线多路并联的不同功率需求。
测试场景 | 产品型号示例 | 关键参数 |
家用空调整机性能测试（单相） | BAVF015-31 (15kVA) | 0～300V / 45～65Hz / THD<1% / 峰值电流3倍额定 |
中央空调机组性能测试（三相） | BAVF060-33 (60kVA) | 三相独立解耦控制 / 100%不平衡负载 / THD<1% |
出口产品多国制式验证 | BAVF030-33 (30kVA) | 110V/60Hz↔220V/50Hz 一键切换 / 软启动0～99.9s可设 |
整机产线老化测试（多台并联） | BAVF120-33×N (120kVA/台) | 并联扩容 / RS485组网 / AI-Monitor实时监控 |
3.1.2 关键测试能力详解
● 多国制式一键切换
– 通过数字键直接设定电压（如110.0V）和频率（如60.00Hz），无需切换档位，响应时间≤2ms，确保高效切换不中断测试流程。
● 超强启动冲击耐受
– 承受3倍额定电流冲击持续2秒，可稳定带动空调压缩机、冰箱压缩机等感性负载启动，避免因电源过载跳保护导致的测试中断。
● 低谐波高精度输出
– 电压失真度 THD < 1%（线性负载），电压设置精度 ≤0.4%FS，满足 GB 12021、IEC 62301 等能效标准对电源质量的严格要求。
● 三相独立解耦控制
– 三相输出电压独立调节，互不影响，支持 100% 三相不平衡负载，适用于不平衡负载测试及单相整机接在三相电源的混合测试场景。
◆ 3.2 电网扰动与安规模拟测试（BABP 系列）
3.2.1 推荐产品：BABP 系列回馈式电网模拟器
BABP 系列具备四象限运行能力，可将负载能量回馈电网，节能环保。支持输出叠加 2～50 次谐波，具备阶梯（STEP）、渐变（RAMP）、低/零电压穿越（LVRT）、高电压穿越（HVRT）等多种编程模式，是家电整机电磁兼容（EMC）、安规及新能源相关测试的理想平台。
测试项目 | 依据标准 | BABP 实现方式 |
电压跌落耐受测试 | IEC 61000-4-11 / GB/T 17625.11 | 阶梯模式：电压瞬间跌落至0%～80%额定，持续时间精确可设 |
电压短时中断 | IEC 61000-4-11 | 零电压穿越模式，中断时间0.5周期～300s可设 |
谐波叠加测试 | IEC 61000-3-2 / GB 17625.1 | 输出叠加2～50次谐波，总谐波含量≤40%，相角0°～359.9°自由设定 |
频率变化耐受 | IEC 61000-4-28 | 步阶模式：频率从50Hz阶梯变化至±5Hz偏差 |
电压不平衡测试 | IEC 61000-4-27 | 三相各相独立幅值调整，模拟1%～2%不平衡度 |
浪涌电流（软启动）测试 | 内部规范 | 渐变模式：电压从0逐步爬升，精确控制启动浪涌过程 |
◆ 3.3 产线量产检测方案
3.3.1 推荐产品：BN11 系列单相交流变频电源（小家电）/ BAVF-31（白色家电）
BN11 系列定位高性价比产线检测，输出容量 5kVA / 10kVA，支持低档（0～150V）和高档（0～300V）自动切换，频率覆盖 45～65Hz 及 100/120/200/240Hz 特殊频率，适配吹风机、电动工具等出口小家电的多频制式产线测试。
BAVF-31 单相系列适用于洗衣机、热水器、电磁炉等中大功率单相家电的产线检测，电压设置精度 ≤0.4%FS，配合 RS232/RS485 接口可接入 MES 系统，实现扫码测试、数据上传、不合格品自动拦截。
产线集成建议：通过 RS485 组网将多台电源统一接入上位机，配合定制化测试脚本（STEP 序列），一次上料可自动完成功能检测→老化测试→出厂标定三段流程，减少人工干预，提升产线效率。
