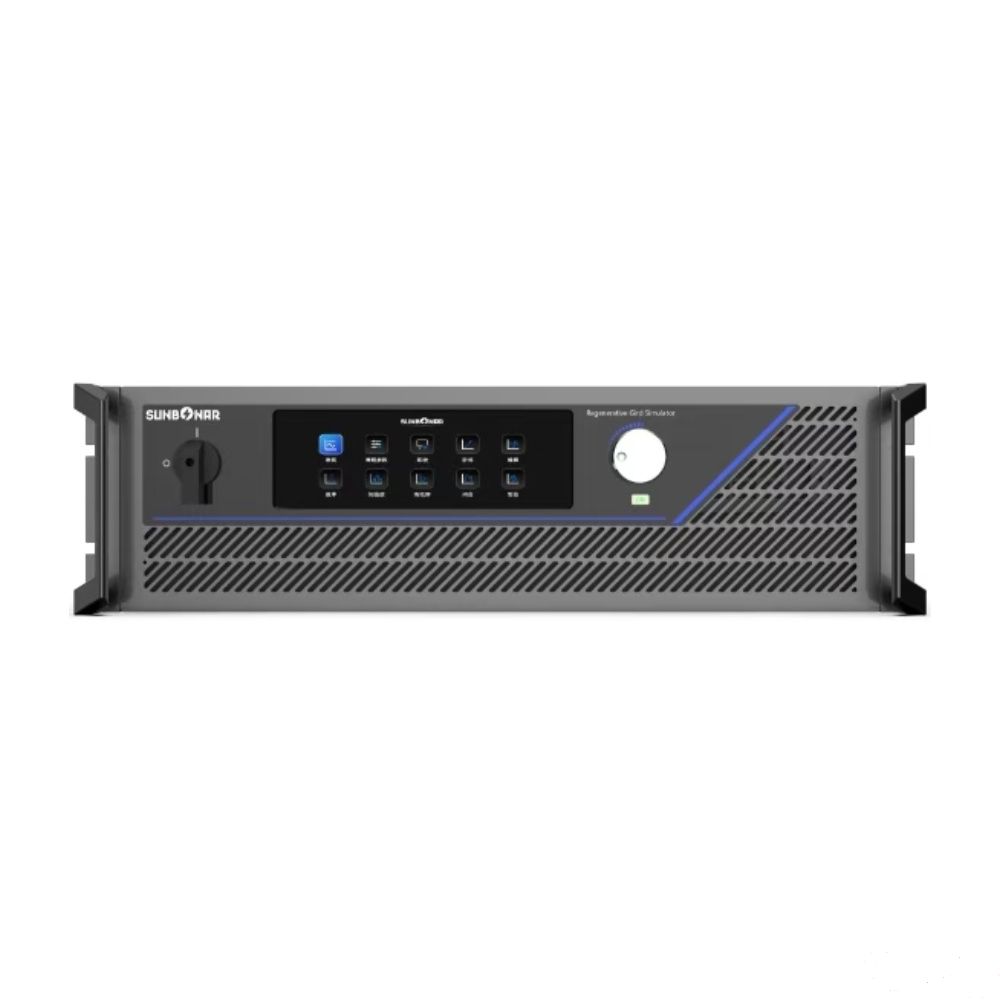

BA93系列采用数字化控制技术，具备四象限运行功能，具备电源和负载两种模式，实现源载一体设计。电源模式下可模拟各种市电波动、瞬升瞬降、短时中断，波形失真，浪涌等功能。负载模式下可实现交直流电子负载功能，将吸收的能量以电能形式无污染回馈电网，环保且节能，降低运行成本。
BA93系列采用数字化控制技术，具备四象限运行功能，具备电源和负载两种模式，实现源载一体设计。电源模式下可模拟各种市电波动、瞬升瞬降、短时中断，波形失真，浪涌等功能。负载模式下可实现交直流电子负载功能，将吸收的能量以电能形式无污染回馈电网，环保且节能，降低运行成本。
应用领域
储能系统 / 光伏 / 新能源汽车 / UPS / 科研院所、高校、实验室
产品特点
(1)源载一体设计，四象限运行：
(2)采用碳化硅(SiC)技术，功率密度高，3U高度最大功率21kW
(3)具备多种输出模式：AC、DC、AC+DC、DC+AC
(4)具备三相标准、并联单相、三相独立等输出方式;
(5)具备STEP、WAVE、LIST、PULSE、PLUS等编程模式
(6)具备谐波、间谐波叠加功能，谐波2-50次，间谐波0.001-5000Hz
(7)动态响应速度快，瞬变响应时间≤150us
(8)具备RLC负载网络模拟功能，实现孤岛保护特性测试;对离网测试的产品可实现V2G、V2L、V2H等测试
(9)具备非线性负载模拟功能
(10)具备Auto-Lock功能，定时自动锁定键盘，防止误接触导致人为事故或危险
(11)具备人工智能监控(AI-Monitor)功能，实时监控内部电压，电流，温度等参数，异常情况立即报警，并提示及时处理
(12)具备Black-Box功能，异常情况下自动记录运行参数，便于后期查看及维修
(13)通讯接口标配USB、LAN等
典型推荐

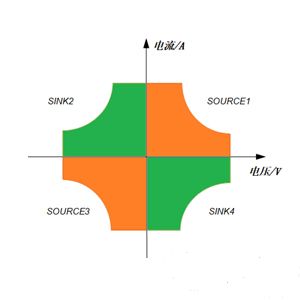

源载一体设计，四象限运行
BA93系列集成双向交直流电源与回馈式交直流电子负载两种功能，实现一机两用。

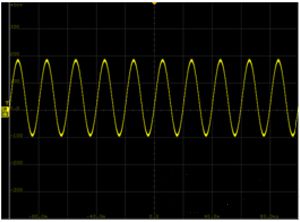

具备AC、DC、AC+DC、DC+AC输出模式
BA93系列不仅能够提供纯净的交直流输出，还能够利用“AC+DC、 DC+AC”输出模式实现交流输出叠加直流偏置或者直流输出波形包含纹波，满足各种复杂测试需求。

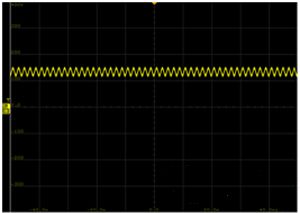

AC+DC

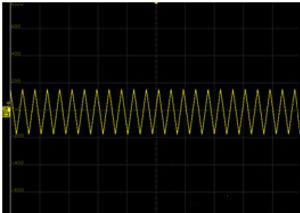

DC+AC
具备STEP、LIST、PULSE等多种编程模式
BA93系列具备多种编程功能，能够实现电压波动、瞬变、中断、低(零)电压穿越、高电压穿越等测试。

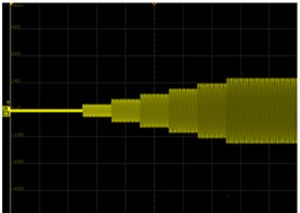

STEP

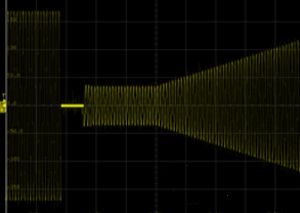

零电压穿越

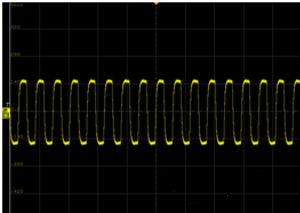

谐波叠加功能
BA93系列可叠加2-50谐波及0.001-2000Hz间谐波，并内置多种方波、三角波等特殊波形，直接调用。
RLC网络模拟功能
BA93系列具备RLC负载模拟功能，可实现孤岛测试，同时还可利用内置的十几种RLC网络模型，更改相关参数即可模拟各种线性负载特性，实现产品负载特性的充分验证。

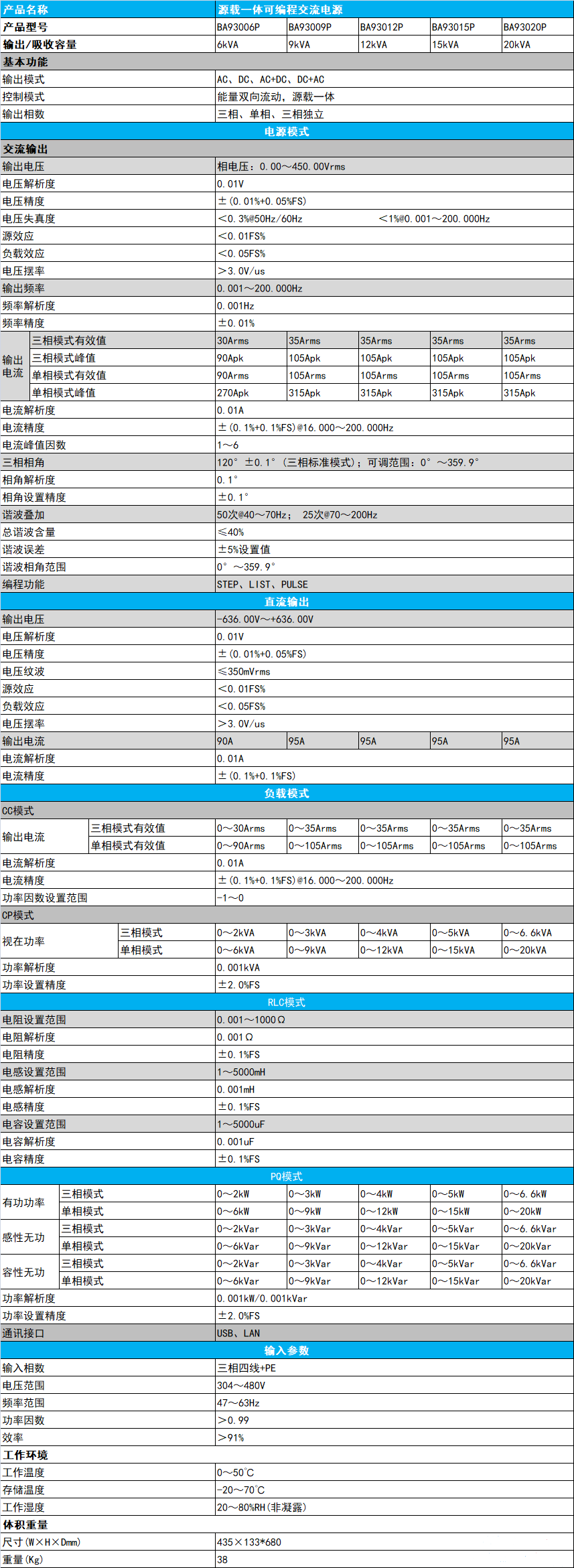

技术参数
产品名称 | 源载一体可编程交流电源 | ||||||||
产品型号 | BA93006P | BA93009P | BA93012P | BA93015P | BA93021P | ||||
输出/吸收容量 | 6kVA | 9kVA | 12kVA | 15kVA | 21kVA | ||||
基本功能 | |||||||||
输出模式 | AC、DC、AC+DC、DC+AC | ||||||||
控制模式 | 能量双向流动，源载一体 | ||||||||
输出相数 | 三相、单相、三相独立 | ||||||||
电源模式 | |||||||||
交流输出 | |||||||||
输出电压 | 相电压：0.00～450.00Vrms | ||||||||
电压解析度 | 0.01V | ||||||||
电压精度 | ±(0.01%+0.05%FS) | ||||||||
电压失真度 | ＜0.3%@50Hz/60Hz ＜1%@0.1～200.000Hz | ||||||||
源效应 | ＜0.01FS% | ||||||||
负载效应 | ＜0.05FS% | ||||||||
电压摆率 | ＞3.0V/us | ||||||||
输出频率 | 0.1～200.000Hz | ||||||||
频率解析度 | 0.001Hz | ||||||||
频率精度 | ±0.01% | ||||||||
输出电流 | 三相模式有效值 | 30Arms | 35Arms | 35Arms | 35Arms | 35Arms | |||
三相模式峰值 | 90Apk | 105Apk | 105Apk | 105Apk | 105Apk | ||||
单相模式有效值 | 90Arms | 105Arms | 105Arms | 105Arms | 105Arms | ||||
单相模式峰值 | 270Apk | 315Apk | 315Apk | 315Apk | 315Apk | ||||
电流解析度 | 0.01A | ||||||||
电流精度 | ±(0.1%+0.1%FS) | ||||||||
电流峰值因数 | 1～6 | ||||||||
三相相角 | 120°±0.1°(三相标准模式)；可调范围：0°～359.9° | ||||||||
相角解析度 | 0.1° | ||||||||
相角设置精度 | ±0.1° | ||||||||
谐波叠加 | 50次@40～70Hz； 25次@70～200Hz | ||||||||
总谐波含量 | ≤40% | ||||||||
谐波误差 | ±5%设置值 | ||||||||
谐波相角范围 | 0°～359.9° | ||||||||
编程功能 | STEP、WAVE、LIST、PULSE、PLUS | ||||||||
直流输出 | |||||||||
输出电压 | -636.00V～+636.00V | ||||||||
电压解析度 | 0.01V | ||||||||
电压精度 | ±(0.01%+0.05%FS) | ||||||||
电压纹波 | ≤350mVrms | ||||||||
源效应 | ＜0.01FS% | ||||||||
负载效应 | ＜0.05FS% | ||||||||
电压摆率 | ＞3.0V/us | ||||||||
输出电流 | 90A | 95A | 95A | 95A | 95A | ||||
电流解析度 | 0.01A | ||||||||
电流精度 | ±(0.1%+0.1%FS) | ||||||||
负载模式 | |||||||||
外部电压 | 交流 | 相电压：0.00～450.00Vrms | |||||||
直流 | -636.00V～+636.00V | ||||||||
外部频率范围 | DC，10.000～200.000Hz | ||||||||
CC模式 | |||||||||
输出电流 | 三相模式有效值 | 0～30Arms | 0～35Arms | 0～35Arms | 0～35Arms | 0～35Arms | |||
单相模式有效值 | 0～90Arms | 0～105Arms | 0～105Arms | 0～105Arms | 0～105Arms | ||||
电流解析度 | 0.01A | ||||||||
电流精度 | ±(0.1%+0.1%FS) | ||||||||
功率因数设置范围 | -1～0 | ||||||||
CP模式 | |||||||||
视在功率 | 三相模式 | 0～2kVA | 0～3kVA | 0～4kVA | 0～5kVA | 0～7kVA | |||
单相模式 | 0～6kVA | 0～9kVA | 0～12kVA | 0～15kVA | 0～21kVA | ||||
功率解析度 | 0.001kVA | ||||||||
功率设置精度 | ±2.0%FS | ||||||||
RLC模式 | |||||||||
电阻设置范围 | 0.001～1000Ω | ||||||||
电阻解析度 | 0.001Ω | ||||||||
电阻精度 | ±0.1%FS | ||||||||
电感设置范围 | 1～5000mH | ||||||||
电感解析度 | 0.001mH | ||||||||
电感精度 | ±0.1%FS | ||||||||
电容设置范围 | 1～5000uF | ||||||||
电容解析度 | 0.001uF | ||||||||
电容精度 | ±0.1%FS | ||||||||
PQ模式 | |||||||||
有功功率 | 三相模式 | 0～2kW | 0～3kW | 0～4kW | 0～5kW | 0～7kW | |||
单相模式 | 0～6kW | 0～9kW | 0～12kW | 0～15kW | 0～21kW | ||||
感性无功 | 三相模式 | 0～2kVar | 0～3kVar | 0～4kVar | 0～5kVar | 0～7kVar | |||
单相模式 | 0～6kVar | 0～9kVar | 0～12kVar | 0～15kVar | 0～21kVar | ||||
容性无功 | 三相模式 | 0～2kVar | 0～3kVar | 0～4kVar | 0～5kVar | 0～7kVar | |||
单相模式 | 0～6kVar | 0～9kVar | 0～12kVar | 0～15kVar | 0～21kVar | ||||
功率解析度 | 0.001kW/0.001kVar | ||||||||
功率设置精度 | ±2.0%FS | ||||||||
通讯接口 | USB、LAN | ||||||||
输入参数 | |||||||||
输入相数 | 三相四线+PE | ||||||||
电压范围 | 304～480V | ||||||||
频率范围 | 47～63Hz | ||||||||
功率因数 | ＞0.99 | ||||||||
效率 | ＞91% | ||||||||
工作环境 | |||||||||
工作温度 | 0～50℃ | ||||||||
存储温度 | -20～70℃ | ||||||||
工作湿度 | 20～80%RH(非凝露) | ||||||||
体积重量 | |||||||||
尺寸(W×H×Dmm) | 482×133.3*745 | ||||||||
重量(Kg) | 38 | ||||||||
