BD65系列具备双象限电流输出能力，实现源载一体设计。具备CV、CC、CP、CR模式，电压等级100V-2250V，单机最大功率30kW，可并联实现功率扩展。适用于电池快速充放电、双向DC-DC、动力电池模拟、光伏模拟等测试。
BD65系列是一款集直流电源及回馈式负载于一体的双向可编程直流电源，既能实现SOURCE的功能，向负载提供能量，又具备SINK的功能，吸收负载能量并回馈电网，实现双象限运行。
BD65系列最高电压可达2250V，支持多台并机，实现功率扩展,广泛应用于汽车电子、动力电池、光伏、储能测试等领域。

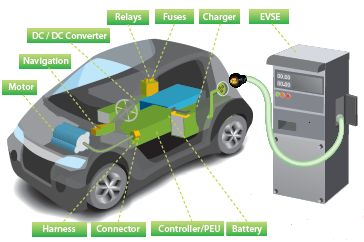

应用领域：
汽车电子
双向DCDC
动力电池
功率半导体
光伏、储能逆变器
车载充电机
汽车电机
精密电镀、电焊
产品特点：
(1)源载一体设计，能量双向流动
(2)回馈效率达95%，绿色环保，节能降耗
(3)单机最高电压2250V，单机最大功率50kW
(4)具备并机功能，扩展输出功率
(5)具备恒压(CV)、恒流(CC)、恒功率(CP)、恒电阻(CR)模式
(6)保护功能完备：OVP、OCP、OPP、OTP及输入过欠压保护等
(7)具备光伏阵列模拟功能
(8)具备电池模拟功能
(9)具备电池充电、放电功能
(10)具备“黑匣子”功能，异常情况下自动记录运行参数，便于后期查看及维修
(11)支持多种远程控制，标配RS232、RS485、CAN、LAN、USB等,选配模拟控制
典型推荐：

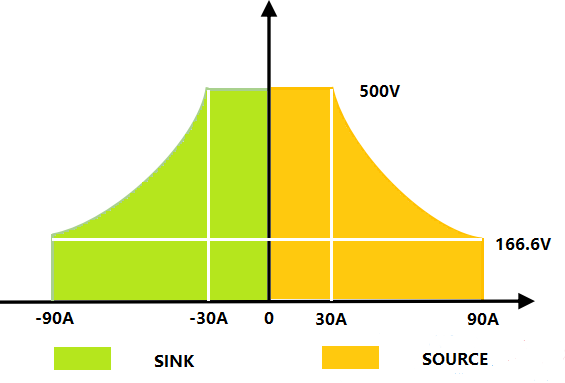

能量双向流动，无缝切换
BD65系列集源载一体设计，实现高速源载电流模式转换，从而在输出电流和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲。

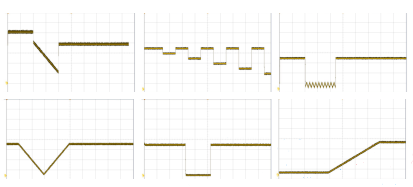

内置多种标准汽车功率网用曲线
汽车电子设备在启动和运行过程中可能遇到电源瞬变干扰，为确保设备能够经受考验，需要在测试时仿真恶劣工况，根据行业相关标准，BD65系列内置了DIN40839、ISO16750-2、ISO21848等标准曲线，用户可快速调取汽车启动瞬间电压跌落及多种汽车电子测试脉冲对电子设备的性能测试。

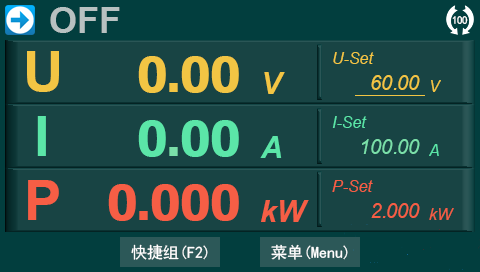

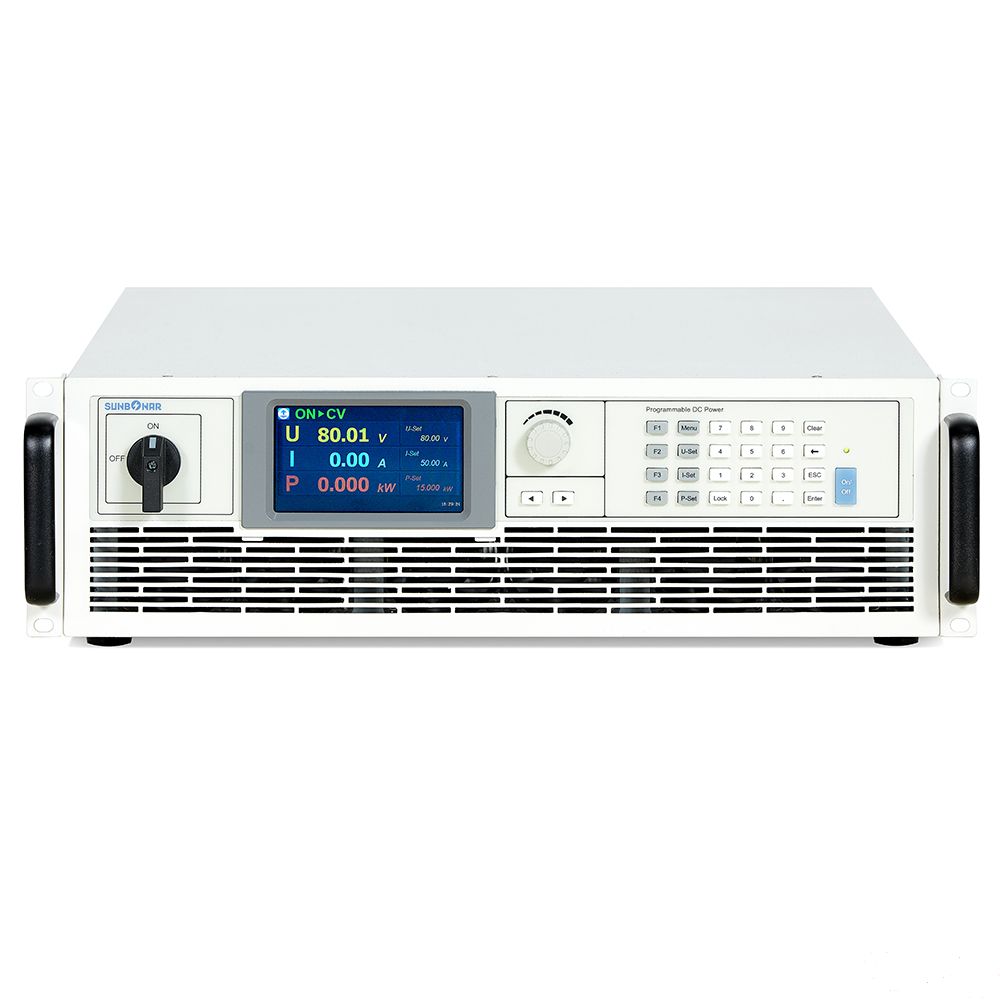

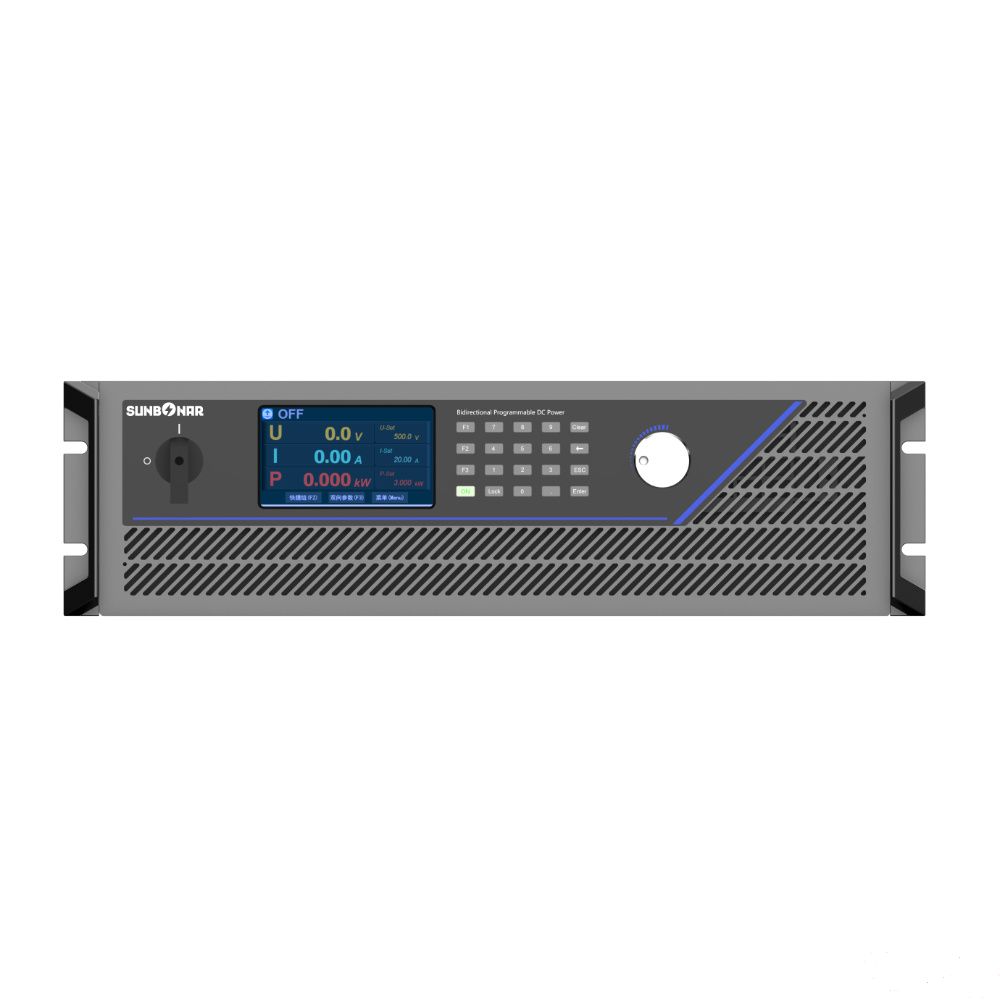

彩色触摸屏，结合实体按键，操作灵活，使用舒适。
规格型号：
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-100V | BD65100-120M | ±120A | ±1.8kW | ||||
BD65100-150M | ±170A | ±3kW | |||||
BD65100-170 | ±170A | ±5kW | |||||
BD65100-340 | ±340A | ±10kW | 0-200V | BD65200-170 | ±170A | ±10kW | |
BD65100-510 | ±510A | ±15kW | 0-300V | BD65300-170 | ±170A | ±15kW | |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-500V | BD65500-20M | ±20A | ±1.8kW | 0-750V | BD65750-15M | ±15A | ±1.8kW |
BD65500-30M | ±30A | ±3kW | BD65750-20M | ±20A | ±3kW | ||
BD65500-40 | ±40A | ±5kW | BD65750-25 | ±25A | ±5kW | ||
BD65500-80 | ±80A | ±10kW | BD65750-60 | ±60A | ±10kW | ||
BD65500-120 | ±120A | ±15kW | BD65750-75 | ±75A | ±15kW | ||
BD65500-160 | ±160A | ±20kW | BD65750-120 | ±120A | ±20kW | ||
BD65500-240 | ±240A | ±30kW | BD65750-180 | ±180A | ±30kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-1000V | BD651000-40 | ±40A | ±10kW | 0-1500V | BD651500-25 | ±25A | ±10kW |
BD651000-80 | ±80A | ±20kW | BD651500-40 | ±40A | ±15kW | ||
0-2250V | BD652250-25 | ±25A | ±15kW | BD651500-60 | ±60A | ±20kW | |
BD652250-60 | ±60A | ±30kW | BD651500-80 | ±80A | ±30kW | ||
BD651500-130 | ±130A | ±50kW | |||||
注：BD65100-510,BD65500-120,BD65750-75,BD651500-40,BD652250-25可定制扩容至18kW | |||||||
型号 | BD65100-120M | BD65100-150M | BD65100-170 | BD65100-340 | BD65100-510 | |
输出范围 | 电压 | 0～100V | ||||
电流 | -120A～120A | -150A～150A | -170A～170A | -340A～340A | -510A～510A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | |
电阻 | 0～100Ω | |||||
设定精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
设定解析度 | 电压 | 0.01V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
回读值精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
回读值解析度 | 电压 | 0.01V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
纹波 (20Hz～2MHz) | Vrms | 35mV | ||||
Vpp | 250mV | |||||
动态响应时间 | 电压 | ≤1.5ms | ||||
上升时间 | 电压 | 30ms(10%～90%) | ||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||
电源调节率 | 电压 | ≤0.02%FS | ||||
电流 | ≤0.05%FS | |||||
负载调节率 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.15%FS | |||||
过压保护(OVP) | 0～110%FS可调 | |||||
Sense补偿电压 | 5V | |||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||
并联功能 | 支持多台并联输出 | |||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||
效率 | ～93% | |||||
工作温度 | 0～40℃ | |||||
存储温度 | -10℃～70℃ | |||||
湿度 | 20%～90%RH，无凝露 | |||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||
电压 | 198～242V | 342～528V | ||||
频率 | 47～63Hz | |||||
功率因数 | 0.99 | |||||
回馈效率 | 93% | |||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | |
型号 | BD65200-170 | BD65300-170 | |
输出范围 | 电压 | 0～200V | 0～300V |
电流 | -170A～170A | ||
功率 | -10kW～10kW | -15kW～15kW | |
电阻 | 0～100Ω | ||
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.01V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.01V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 35mV | |
Vpp | 250mV | ||
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 10V | 15V | |
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 32 | 40 | |
型号 | BD65500-20M | BD65500-30M | BD65500-40 | BD65500-80 | BD65500-120 | BD65500-160 | BD65500-240 | |
输出范围 | 电压 | 0～500V | ||||||
电流 | -20A～20A | -30A～30A | -40A～40A | -80A～80A | -120A～120A | -160A～160A | -240A～240A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | |
电阻 | 0～500Ω | |||||||
设定精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
设定解析度 | 电压 | 0.01V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
回读值精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
回读值解析度 | 电压 | 0.01V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
纹波 (20Hz～2MHz) | Vrms | 95mV | ||||||
Vpp | 600mV | |||||||
动态响应时间 | 电压 | ≤1.5ms | ||||||
上升时间 | 电压 | 30ms(10%～90%) | ||||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||||
电源调节率 | 电压 | ≤0.02%FS | ||||||
电流 | ≤0.05%FS | |||||||
负载调节率 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.15%FS | |||||||
过压保护(OVP) | 0～110%FS可调 | |||||||
Sense补偿电压 | 25V | |||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||||
并联功能 | 支持多台并联输出 | |||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||||
效率 | ～93% | |||||||
工作温度 | 0～40℃ | |||||||
存储温度 | -10℃～70℃ | |||||||
湿度 | 20%～90%RH，无凝露 | |||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||||
电压 | 198～242V | 342～528V | ||||||
频率 | 47～63Hz | |||||||
功率因数 | 0.99 | |||||||
回馈效率 | 93% | |||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | 34 | 43 | |
型号 | BD65750-15M | BD65750-20M | BD65750-25 | BD65750-60 | BD65750-75 | BD65750-120 | BD65750-180 | |
输出范围 | 电压 | 0～750V | ||||||
电流 | -15A～15A | -20A～20A | -25A～25A | -60A～60A | -75A～75A | -120A～120A | -180A～180A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | |
电阻 | 0～750Ω | |||||||
设定精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
设定解析度 | 电压 | 0.1V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
回读值精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
回读值解析度 | 电压 | 0.1V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
纹波 (20Hz～2MHz) | Vrms | 100mV | ||||||
Vpp | 900mV | |||||||
动态响应时间 | 电压 | ≤1.5ms | ||||||
上升时间 | 电压 | 30ms(10%～90%) | ||||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||||
电源调节率 | 电压 | ≤0.02%FS | ||||||
电流 | ≤0.05%FS | |||||||
负载调节率 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.15%FS | |||||||
过压保护(OVP) | 0～110%FS可调 | |||||||
Sense补偿电压 | 37.5V | |||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||||
并联功能 | 支持多台并联输出 | |||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||||
效率 | ～93% | |||||||
工作温度 | 0～40℃ | |||||||
存储温度 | -10℃～70℃ | |||||||
湿度 | 20%～90%RH，无凝露 | |||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||||
电压 | 198～242V | 342～528V | ||||||
频率 | 47～63Hz | |||||||
功率因数 | 0.99 | |||||||
回馈效率 | 93% | |||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | 34 | 43 | |
型号 | BD651000-40 | BD651000-80 | |
输出范围 | 电压 | 0～1000V | |
电流 | -40A～40A | -80A～80A | |
功率 | -10kW～10kW | -20kW～20kW | |
电阻 | 0～1000Ω | 0～1000Ω | |
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 295mV | 310mV |
Vpp | 1700mV | 2000mV | |
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 50V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 32 | 34 | |
型号 | BD651500-25 | BD651500-40 | BD651500-60 | BD651500-80 | BD651500-130 | |
输出范围 | 电压 | 0～1500V | ||||
电流 | -25A～25A | -40A～40A | -60A～60A | -80A～80A | -130A～130A | |
功率 | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | -50kW～50kW | |
电阻 | 0～1500Ω | 0～1500Ω | 0～1500Ω | 0～1500Ω | 0～1500Ω | |
设定精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
设定解析度 | 电压 | 0.1V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
回读值精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
回读值解析度 | 电压 | 0.1V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
纹波 (20Hz～2MHz) | Vrms | 300mV | 350mV | 300mV | 370mV | 380mV |
Vpp | 2000mV | 2000mV | 2000mV | 2400mV | 2500mV | |
动态响应时间 | 电压 | ≤1.5ms | ||||
上升时间 | 电压 | 30ms(10%～90%) | ||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||
电源调节率 | 电压 | ≤0.02%FS | ||||
电流 | ≤0.05%FS | |||||
负载调节率 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.15%FS | |||||
过压保护(OVP) | 0～110%FS可调 | |||||
Sense补偿电压 | 75V | |||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||
并联功能 | 支持多台并联输出 | |||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||
效率 | ～93% | |||||
工作温度 | 0～40℃ | |||||
存储温度 | -10℃～70℃ | |||||
湿度 | 20%～90%RH，无凝露 | |||||
输入范围 | 相数 | 三相三线+PE | ||||
电压 | 342～528V | |||||
频率 | 47～63Hz | |||||
功率因数 | 0.99 | |||||
回馈效率 | 93% | |||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | 482×177×810 | ||||
重量(Kg) | 32 | 40 | 34 | 43 | 54 | |
型号 | BD652250-25 | BD652250-60 | |
输出范围 | 电压 | 0～2250V | 0～2250V |
电流 | -25A～25A | -60A～60A | |
功率 | -15kW～15kW | -30kW～30kW | |
电阻 | 0～2250Ω | ||
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 200mV | 300mV |
Vpp | 2100mV | 2700mV | |
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 112.5V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 40 | 43 | |
BD65系列是一款集直流电源及回馈式负载于一体的双向可编程直流电源，既能实现SOURCE的功能，向负载提供能量，又具备SINK的功能，吸收负载能量并回馈电网，实现双象限运行。
BD65系列最高电压可达2250V，支持多台并机，实现功率扩展,广泛应用于汽车电子、动力电池、光伏、储能测试等领域。
应用领域：
汽车电子
双向DCDC
动力电池
功率半导体
光伏、储能逆变器
车载充电机
汽车电机
精密电镀、电焊
产品特点：
(1)源载一体设计，能量双向流动
(2)回馈效率达95%，绿色环保，节能降耗
(3)单机最高电压2250V，单机最大功率50kW
(4)具备并机功能，扩展输出功率
(5)具备恒压(CV)、恒流(CC)、恒功率(CP)、恒电阻(CR)模式
(6)保护功能完备：OVP、OCP、OPP、OTP及输入过欠压保护等
(7)具备光伏阵列模拟功能
(8)具备电池模拟功能
(9)具备电池充电、放电功能
(10)具备“黑匣子”功能，异常情况下自动记录运行参数，便于后期查看及维修
(11)支持多种远程控制，标配RS232、RS485、CAN、LAN、USB等,选配模拟控制
典型推荐：
能量双向流动，无缝切换
BD65系列集源载一体设计，实现高速源载电流模式转换，从而在输出电流和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲。
内置多种标准汽车功率网用曲线
汽车电子设备在启动和运行过程中可能遇到电源瞬变干扰，为确保设备能够经受考验，需要在测试时仿真恶劣工况，根据行业相关标准，BD65系列内置了DIN40839、ISO16750-2、ISO21848等标准曲线，用户可快速调取汽车启动瞬间电压跌落及多种汽车电子测试脉冲对电子设备的性能测试。
彩色触摸屏，结合实体按键，操作灵活，使用舒适。
规格型号：
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-100V | BD65100-120M | ±120A | ±1.8kW | ||||
BD65100-150M | ±170A | ±3kW | |||||
BD65100-170 | ±170A | ±5kW | |||||
BD65100-340 | ±340A | ±10kW | 0-200V | BD65200-170 | ±170A | ±10kW | |
BD65100-510 | ±510A | ±15kW | 0-300V | BD65300-170 | ±170A | ±15kW | |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-500V | BD65500-20M | ±20A | ±1.8kW | 0-750V | BD65750-15M | ±15A | ±1.8kW |
BD65500-30M | ±30A | ±3kW | BD65750-20M | ±20A | ±3kW | ||
BD65500-40 | ±40A | ±5kW | BD65750-25 | ±25A | ±5kW | ||
BD65500-80 | ±80A | ±10kW | BD65750-60 | ±60A | ±10kW | ||
BD65500-120 | ±120A | ±15kW | BD65750-75 | ±75A | ±15kW | ||
BD65500-160 | ±160A | ±20kW | BD65750-120 | ±120A | ±20kW | ||
BD65500-240 | ±240A | ±30kW | BD65750-180 | ±180A | ±30kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-1000V | BD651000-40 | ±40A | ±10kW | 0-1500V | BD651500-25 | ±25A | ±10kW |
BD651000-80 | ±80A | ±20kW | BD651500-40 | ±40A | ±15kW | ||
0-2250V | BD652250-25 | ±25A | ±15kW | BD651500-60 | ±60A | ±20kW | |
BD652250-60 | ±60A | ±30kW | BD651500-80 | ±80A | ±30kW | ||
BD651500-130 | ±130A | ±50kW | |||||
注：BD65100-510,BD65500-120,BD65750-75,BD651500-40,BD652250-25可定制扩容至18kW | |||||||
型号 | BD65100-120M | BD65100-150M | BD65100-170 | BD65100-340 | BD65100-510 | |
输出范围 | 电压 | 0～100V | ||||
电流 | -120A～120A | -150A～150A | -170A～170A | -340A～340A | -510A～510A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | |
电阻 | 0～100Ω | |||||
设定精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
设定解析度 | 电压 | 0.01V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
回读值精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
回读值解析度 | 电压 | 0.01V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
纹波 (20Hz～2MHz) | Vrms | 35mV | ||||
Vpp | 250mV | |||||
动态响应时间 | 电压 | ≤1.5ms | ||||
上升时间 | 电压 | 30ms(10%～90%) | ||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||
电源调节率 | 电压 | ≤0.02%FS | ||||
电流 | ≤0.05%FS | |||||
负载调节率 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.15%FS | |||||
过压保护(OVP) | 0～110%FS可调 | |||||
Sense补偿电压 | 5V | |||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||
并联功能 | 支持多台并联输出 | |||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||
效率 | ～93% | |||||
工作温度 | 0～40℃ | |||||
存储温度 | -10℃～70℃ | |||||
湿度 | 20%～90%RH，无凝露 | |||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||
电压 | 198～242V | 342～528V | ||||
频率 | 47～63Hz | |||||
功率因数 | 0.99 | |||||
回馈效率 | 93% | |||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | |
型号 | BD65200-170 | BD65300-170 | |
输出范围 | 电压 | 0～200V | 0～300V |
电流 | -170A～170A | ||
功率 | -10kW～10kW | -15kW～15kW | |
电阻 | 0～100Ω | ||
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.01V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.01V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 35mV | |
Vpp | 250mV | ||
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 10V | 15V | |
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 32 | 40 | |
型号 | BD65500-20M | BD65500-30M | BD65500-40 | BD65500-80 | BD65500-120 | BD65500-160 | BD65500-240 | |
输出范围 | 电压 | 0～500V | ||||||
电流 | -20A～20A | -30A～30A | -40A～40A | -80A～80A | -120A～120A | -160A～160A | -240A～240A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | |
电阻 | 0～500Ω | |||||||
设定精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
设定解析度 | 电压 | 0.01V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
回读值精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
回读值解析度 | 电压 | 0.01V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
纹波 (20Hz～2MHz) | Vrms | 95mV | ||||||
Vpp | 600mV | |||||||
动态响应时间 | 电压 | ≤1.5ms | ||||||
上升时间 | 电压 | 30ms(10%～90%) | ||||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||||
电源调节率 | 电压 | ≤0.02%FS | ||||||
电流 | ≤0.05%FS | |||||||
负载调节率 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.15%FS | |||||||
过压保护(OVP) | 0～110%FS可调 | |||||||
Sense补偿电压 | 25V | |||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||||
并联功能 | 支持多台并联输出 | |||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||||
效率 | ～93% | |||||||
工作温度 | 0～40℃ | |||||||
存储温度 | -10℃～70℃ | |||||||
湿度 | 20%～90%RH，无凝露 | |||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||||
电压 | 198～242V | 342～528V | ||||||
频率 | 47～63Hz | |||||||
功率因数 | 0.99 | |||||||
回馈效率 | 93% | |||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | 34 | 43 | |
型号 | BD65750-15M | BD65750-20M | BD65750-25 | BD65750-60 | BD65750-75 | BD65750-120 | BD65750-180 | |
输出范围 | 电压 | 0～750V | ||||||
电流 | -15A～15A | -20A～20A | -25A～25A | -60A～60A | -75A～75A | -120A～120A | -180A～180A | |
功率 | -1.8kW～1.8kW | -3kW～3kW | -5kW～5kW | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | |
电阻 | 0～750Ω | |||||||
设定精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
设定解析度 | 电压 | 0.1V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
回读值精确度 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.10%FS | |||||||
功率 | ≤0.50%FS | |||||||
回读值解析度 | 电压 | 0.1V | ||||||
电流 | 0.01A | |||||||
功率 | 0.001kW | |||||||
纹波 (20Hz～2MHz) | Vrms | 100mV | ||||||
Vpp | 900mV | |||||||
动态响应时间 | 电压 | ≤1.5ms | ||||||
上升时间 | 电压 | 30ms(10%～90%) | ||||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||||
电源调节率 | 电压 | ≤0.02%FS | ||||||
电流 | ≤0.05%FS | |||||||
负载调节率 | 电压 | ≤0.05%FS | ||||||
电流 | ≤0.15%FS | |||||||
过压保护(OVP) | 0～110%FS可调 | |||||||
Sense补偿电压 | 37.5V | |||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||||
并联功能 | 支持多台并联输出 | |||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||||
效率 | ～93% | |||||||
工作温度 | 0～40℃ | |||||||
存储温度 | -10℃～70℃ | |||||||
湿度 | 20%～90%RH，无凝露 | |||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | |||||
电压 | 198～242V | 342～528V | ||||||
频率 | 47～63Hz | |||||||
功率因数 | 0.99 | |||||||
回馈效率 | 93% | |||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | |||||||
重量(Kg) | 23 | 23 | 24 | 32 | 40 | 34 | 43 | |
型号 | BD651000-40 | BD651000-80 | |
输出范围 | 电压 | 0～1000V | |
电流 | -40A～40A | -80A～80A | |
功率 | -10kW～10kW | -20kW～20kW | |
电阻 | 0～1000Ω | 0～1000Ω | |
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 295mV | 310mV |
Vpp | 1700mV | 2000mV | |
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 50V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 32 | 34 | |
型号 | BD651500-25 | BD651500-40 | BD651500-60 | BD651500-80 | BD651500-130 | |
输出范围 | 电压 | 0～1500V | ||||
电流 | -25A～25A | -40A～40A | -60A～60A | -80A～80A | -130A～130A | |
功率 | -10kW～10kW | -15kW～15kW | -20kW～20kW | -30kW～30kW | -50kW～50kW | |
电阻 | 0～1500Ω | 0～1500Ω | 0～1500Ω | 0～1500Ω | 0～1500Ω | |
设定精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
设定解析度 | 电压 | 0.1V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
回读值精确度 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.10%FS | |||||
功率 | ≤0.50%FS | |||||
回读值解析度 | 电压 | 0.1V | ||||
电流 | 0.01A | |||||
功率 | 0.001kW | |||||
纹波 (20Hz～2MHz) | Vrms | 300mV | 350mV | 300mV | 370mV | 380mV |
Vpp | 2000mV | 2000mV | 2000mV | 2400mV | 2500mV | |
动态响应时间 | 电压 | ≤1.5ms | ||||
上升时间 | 电压 | 30ms(10%～90%) | ||||
源载切换时间 | 电流 | 2ms(+90%～-90%) | ||||
电源调节率 | 电压 | ≤0.02%FS | ||||
电流 | ≤0.05%FS | |||||
负载调节率 | 电压 | ≤0.05%FS | ||||
电流 | ≤0.15%FS | |||||
过压保护(OVP) | 0～110%FS可调 | |||||
Sense补偿电压 | 75V | |||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||||
并联功能 | 支持多台并联输出 | |||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||||
效率 | ～93% | |||||
工作温度 | 0～40℃ | |||||
存储温度 | -10℃～70℃ | |||||
湿度 | 20%～90%RH，无凝露 | |||||
输入范围 | 相数 | 三相三线+PE | ||||
电压 | 342～528V | |||||
频率 | 47～63Hz | |||||
功率因数 | 0.99 | |||||
回馈效率 | 93% | |||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | 482×177×810 | ||||
重量(Kg) | 32 | 40 | 34 | 43 | 54 | |
型号 | BD652250-25 | BD652250-60 | |
输出范围 | 电压 | 0～2250V | 0～2250V |
电流 | -25A～25A | -60A～60A | |
功率 | -15kW～15kW | -30kW～30kW | |
电阻 | 0～2250Ω | ||
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 200mV | 300mV |
Vpp | 2100mV | 2700mV | |
动态响应时间 | 电压 | ≤1.5ms | |
上升时间 | 电压 | 30ms(10%～90%) | |
源载切换时间 | 电流 | 2ms(+90%～-90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 112.5V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 342～528V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
回馈效率 | 93% | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×795 | ||
重量(Kg) | 40 | 43 | |
